| Производитель | АКИП |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC |
| Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В |
Описание

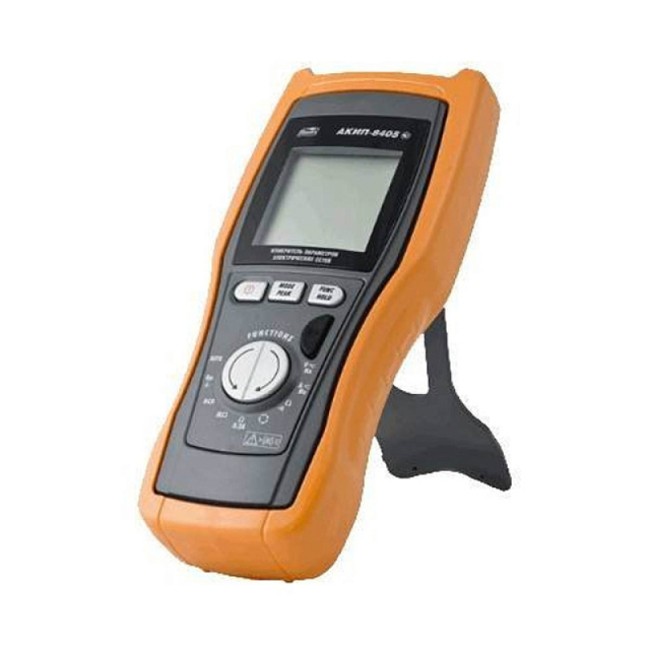

АКИП 8405 – это компактный и удобный измеритель параметров электрических сетей. Он позволяет легко проверить целостность цепей, измерить напряжение постоянного и переменного тока, а также сопротивление изоляции. Этот прибор станет незаменимым помощником при проверке и отладке электрических сетей, тестировании и монтаже осветительных приборов, а также ремонте и диагностике электронных устройств.
АКИП 8405 идеально подходит для измерения параметров устройств защитного отключения и низкоомных цепей. Он отслеживает время отключения УЗО (тип АС), замеряет напряжение прикосновения и ток отключения. Прибор также позволяет измерять сопротивление петли (без отключения УЗО), проводить звуковой прозвон цепей и определять порядок чередования фаз.
Устройство автоматически выполняет последовательность тестов, включая измерение сопротивления цепи, проверку УЗО и сопротивление изоляции. Это делает работу с АКИП 8405 удобной и быстрой.
Прибор оснащен большим монохромным экраном с подсветкой и пятью кнопками для управления. Показания автоматически сохраняются в памяти, а данные можно легко перенести на компьютер для дальнейшего анализа.
АКИП 8405 имеет прочный корпус с двойной изоляцией, что обеспечивает безопасность при работе. Питание осуществляется от четырех батареек АА, а функция автовыключения помогает экономить заряд.
В комплекте с прибором поставляются измерительные кабели, зажимы "крокодил" и сумка для транспортировки.
| Измерение напряжения (DC, AC, TRMS) | |
|---|---|
| Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC |
| ±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц | |
| Входное сопротивление | 1 МОм |
| Измерение тока (DC, AC, TRMS) | |
| Пределы измерений | 1,0…999,9 А/1200 А (при помощи токовых клещей – опция) |
| Разрешение | 0,1 А/ 1 А |
| Коэф. преобразования | 1мВ/А |
| Погрешность | ±(0,5%+2 ед.мл.р.) – DC; |
| ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц | |
| Время отклика | 500 мс (MAX, MIN, AVG), 1 мс (PEAK) |
| Погрешность | ±(5,0 %+10 ед.мл.р.) |
| Функции регистрации MAX, MIN, AVG, PEAK измерение частоты (напряжение и ток) | |
| Пределы измерений | 30,0…199,9 Гц/ 200…400 Гц |
| Разрешение | 0,1 Гц/1 Гц |
| Погрешность | ±(0,5%+2 ед.мл.р.) |
| Уровень входного сигнала | 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами) |
| Входное сопротивление | 1 МОм |
| Измерение сопротивления и прозвонка | |
| Пределы измерений | 0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом/ 10 Ом |
| Погрешность измерения | ±(1%+5 ед.мл.р.) |
| Прозвон цепи | < 40 Ом (непрерывный звуковой сигнал) |
| Защита от перегрузки | 605 В ср.кв. до 1 минуты |
| Измерение сопротивления цепи/петли током 0,2 А | |
| Пределы измерений | 0,00…19,99 Ом/ 99,9 Ом |
| Разрешение | 0,01 Ом/ 0,1 Ом |
| Погрешность измерения | ±(5%+3 ед.мл.р.) |
| Защита от перегрузки | 605 В ср.кв |
| Фазоуказатель | |
| Методы измерения | 1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ) |
| Рабочее напряжение | 90-315 В |
| Измерение сопротивления изоляции | |
| Пределы измерений | 0,00…19,99 МОм/ 199,9 МОм/ 999 МОм |
| Разрешение | 0,01 МОм /0,1 МОм/ 1 МОм |
| Погрешность измерения | ±(5%+2 ед.мл.р.) – в диапазоне 0,00 до 199,9 МОм |
| ±(10%+2 ед.мл.р.) - в диапазоне 200 до 999 МОм | |
| Испытательное напряжение | 250В/ 500В |
| Номинальный тестовый ток | 1 мА |
| Защита от перегрузки | 605 В ср.кв |
| Тест УЗО | |
| Время отключения | 2…400 мс |
| Разрешение | 1 мс |
| Погрешность измерения | ±(2,0%+2 ед.мл.р.) |
| Номинальный тестовый ток | 30 мА, 100 мА, 150 мА, 300 мА |
| Защита от перегрузки | 605 В ср.кв |
| Полное сопротивление цепи (без отключения УЗО) | |
| Диапазон измерений | 1…1999 Ом |
| Разрешение | 1 Ом |
| Погрешность | ±(2,0%+2 ед.мл.р.) |
| Тестовый ток | < 15 мА |
| Общие данные | |
| Дисплей | ЖК-индикатор монохромный, 73x73 мм |
| АЦП | 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц) |
| Условия эксплуатации | 0 °С … 40 °С; относ. Влажность <70% |
| Напряжение питания | 1,5 В х 4 (тип АА) |
| Ресурс батарей | до 90 часов |
| Исполнение | МЭК 61010-1, МЭК 61557 |
| Защита входа - кат. III ~550 В ; изоляция – класс II, двойная | |
Характеристики
| Производитель | АКИП |
| Характеристика (20250805) | 0,63 кг |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC |
| Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В |
