| Производитель | Техно-АС |
| Степень защиты корпуса | IP54 |
| Количество встроенных датчиков | 5 |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Габаритные размеры | 330 х 140 х 700 мм |
Описание

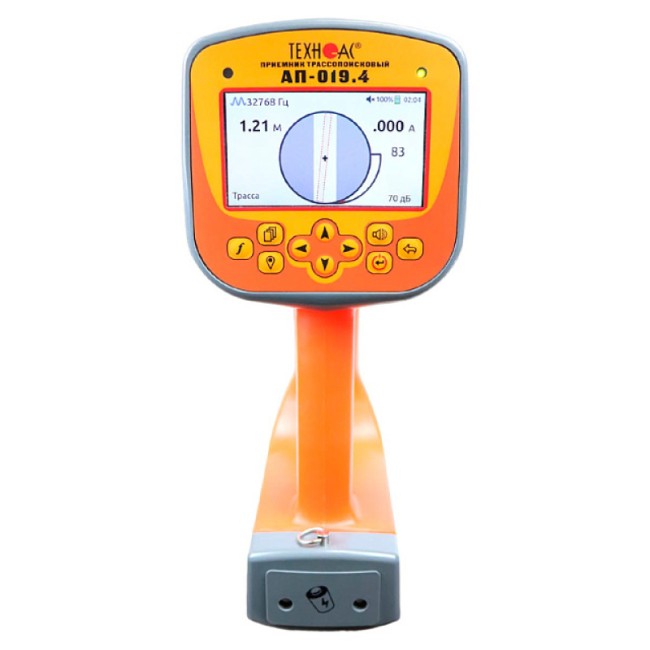

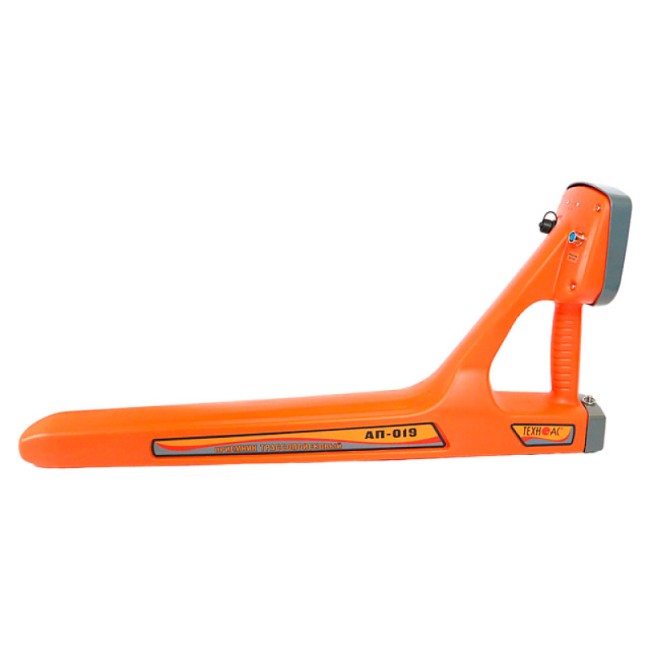

Кабелеискатель ТЕХНО-АС Успех КБИ-309Ц — это современное устройство, сочетающее точность, надежность и простоту использования. Оно позволяет специалистам эффективно и безопасно трассировать коммуникации.
В строительстве и обследовании инфраструктуры важны точность и эффективность. В комплект входит морозостойкий трассопоисковый приемник — моноблок с широким функционалом. Устройство оснащено цветным ЖК дисплеем, на котором отображаются линии коммуникаций, графики сигналов и цифровые значения параметров.
Функционал и применение
Трассоискатель используется для поиска и трассировки коммуникаций. Он определяет глубину залегания, места пересечения и разветвления коммуникаций, а также выявляет повреждения. Внешние датчики помогают точнее диагностировать проблемы.
Удобство в работе
Прибор позволяет выбирать кабель из пучка с помощью индукционных клещей или накладных рамок, что упрощает работу и повышает точность. Он также выполняет трассировку и дефектоскопию одновременно, экономя время и усилия оператора.
Широкий температурный диапазон и надежность
Кабелеискатель работает в экстремальных условиях. Температурный диапазон от -30 до +50°С делает его незаменимым инструментом для обследования и ремонта инфраструктуры в любых климатических условиях.
Характеристики
| Производитель | Техно-АС |
| Степень защиты корпуса | IP54 |
| Количество встроенных датчиков | 5 |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Габаритные размеры | 330 х 140 х 700 мм |
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; - автоматически в режиме "Трасса" |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank) |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса" |
| Масса | 2,45 кг |
| Динамический диапазон входных сигналов | 140 дБ |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
| Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
| Режим "Сон" | 0…23 час 59 мин |
| Определение глубины залегания коммуникации | 0,01....30,00 м; - автоматически в режиме "Трасса" |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
