Кабелетрассоискатель ТЕХНО-АС Успех- 4.120Д с цветным экраном

Name: Кабелетрассоискатель ТЕХНО-АС Успех- 4.120Д с цветным экраном
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Типы подключаемых нагрузок при генерации "SIN"	класс А
Режим "Сон"	-30…+50 / -30…+60°С
Габаритные размеры	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Точность определения глубины залегания	±5 см при глубине до 1 м,±5% от глубины залегания при глубине свыше 1 м

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Кабелетрассоискатель ТЕХНО-АС Успех 4.120Д — это высокотехнологичное устройство для поиска подземных кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

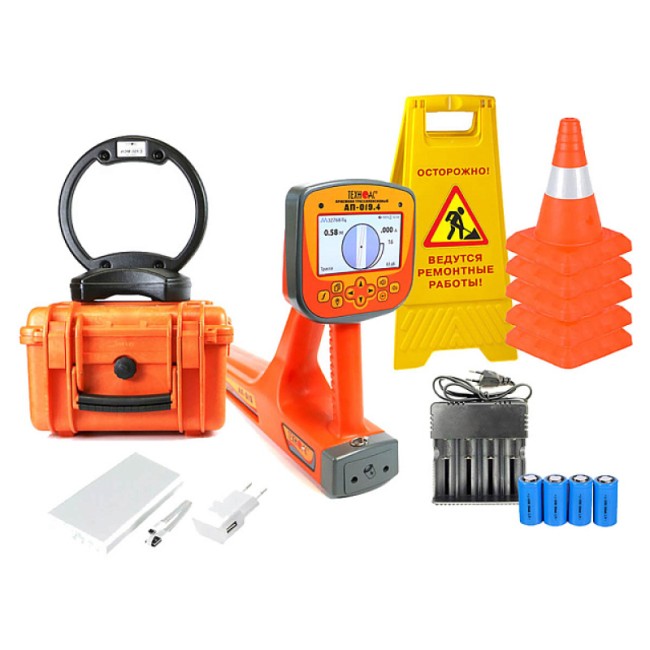

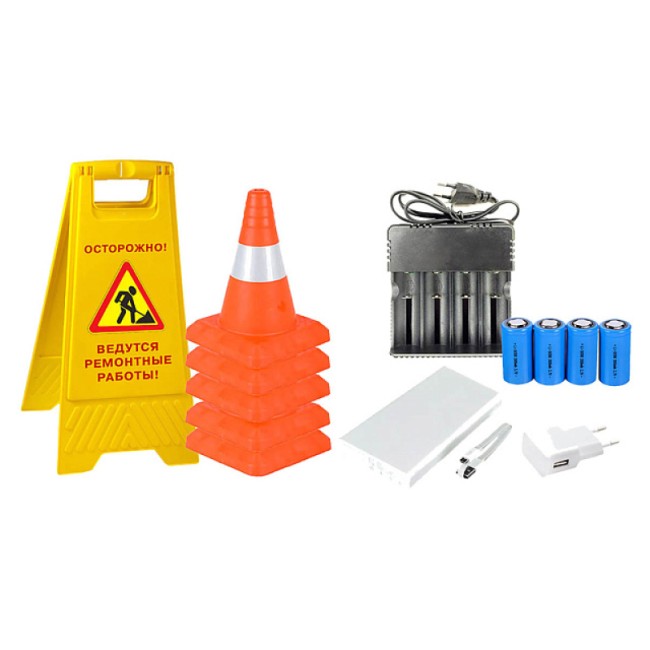

Комплектация и основные характеристики

Устройство включает:

Приемник с цветным дисплеем в виде моноблока, который наглядно отображает трассу подземных коммуникаций. Это позволяет операторам легко интерпретировать данные и принимать обоснованные решения.
Мультичастотный генератор — самый мощный в линейке ТЕХНО-АС. Он обеспечивает дальность работы до 10 км, что позволяет эффективно трассировать коммуникации на больших расстояниях. Это делает трассоискатель незаменимым инструментом для специалистов в проектировании и строительстве.

Определение местоположения и глубины залегания подземных коммуникаций

Устройство помогает избежать повреждений при земляных работах, которые могут привести к серьезным последствиям. Автоматический расчет глубины залегания коммуникаций до 30 метров предотвращает повреждения при проведении земляных работ.

Поиск электрических кабелей под напряжением

ТЕХНО-АС Успех 4.120Д обнаруживает активные линии, что особенно важно для безопасности при проведении работ.

Трассировка коммуникаций на расстояние до 10 км

Это открывает новые возможности для работы на больших и сложных территориях, где традиционные методы могут быть неэффективными.

Поиск мест пересечения трубопровода и кабеля

Функция предотвращает аварийные ситуации и обеспечивает безопасность при строительстве.

Определение мест повреждения кабельных линий

Оборудование позволяет быстро и точно локализовать проблемы, что сокращает время на их устранение.

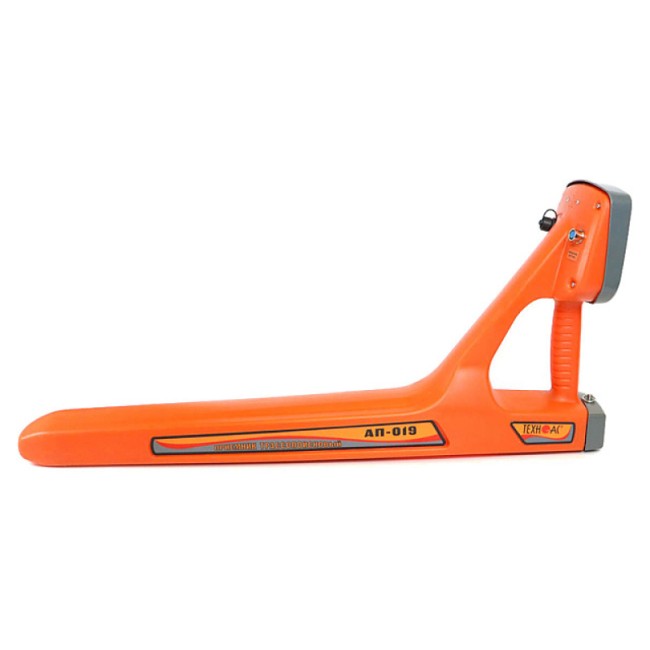

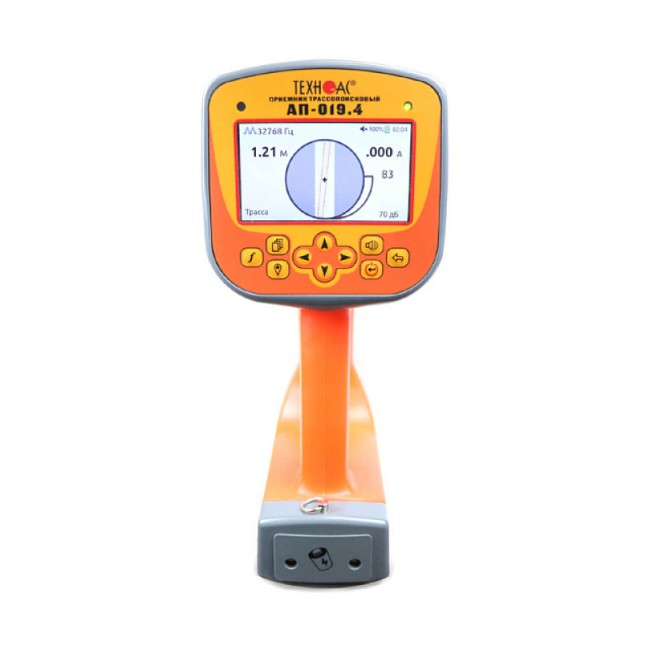

Характеристики трассопоискового приемника АП-019.4
Параметр	Значение
Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,05…7,00 кГц;7,00…14,00 кГц
Диапазон частот "Две частоты"	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Управление чувствительностью (усилением сигнала)	полуавтоматическое / ручное (по выбору);автоматическое для режима "Трасса"
Определение глубины залегания коммуникации	0,01....30,00 м; автоматически в режиме "Трасса"
Точность определения глубины залегания	±5 см при глубине до 1 м,±5% при глубине свыше 1 м
Измерение "сигнального" тока в коммуникации	0,001....50,00 А; автоматически в режиме "Трасса"
Точность определения оси коммуникации	±5 см при глубине до 1 м,±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами "ТЕХНО-АС"
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Звуковая индикация	синтезированный звук с ЧМ; звуковая индикация нажатия кнопок
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; внешний аккумулятор (Power Bank)
Режим "Сон"	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения	-30…+50 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Вес, не более	2,45 кг
Характеристики трассировочного генератора АГ-120ТМ
Параметр	Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 ("временная")	200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный "НП"
Режим 2	кратковременные посылки "ПР" (прерывистый): длительность импульса - 100 мс; частота следования импульсов - 1 Гц
Режим 3	двухчастотный "2F" (одновременная генерация): первая частота - 1024 Гц; вторая частота - 8192 Гц; соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов "УР" (ударный режим): амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
непрерывная и двухчастотная генерация	10
кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при "2F")
С добавлением внешнего аккумулятора 12 В	330 (260 при "2F")
При питании от сетевого блока	110 (90 при "2F")
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	любое (0…∞); ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданного тока в нагрузке; ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Функциональные особенности
Автоматические функции	выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); автосогласование (достижение заданного тока в нагрузке); автоматический "интеллектуальный" выбор выходной мощности; специальная программа управления передающей антенной; встроенное автоматическое зарядное устройство; автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	при разряде аккумуляторов ниже допустимой нормы; при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока; при отключении внешнего питания в процессе генерации; при коротком замыкании выхода в процессе генерации; при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации "SIN"	непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; режимы и установки; ресурс питания; "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14,5
Характеристики индукционной антенны ИЭМ-301.3
Параметр	Значение
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
