Описание

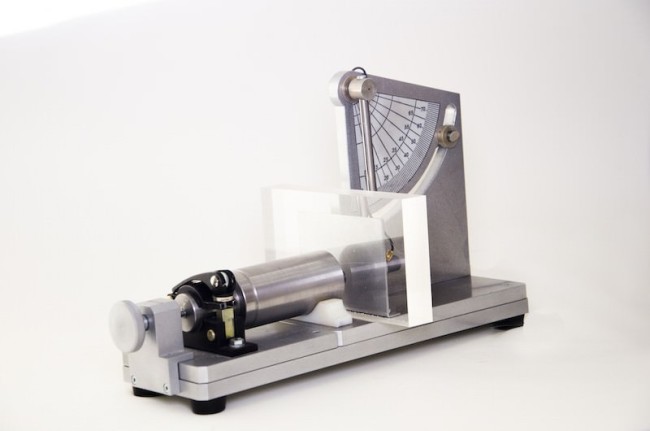

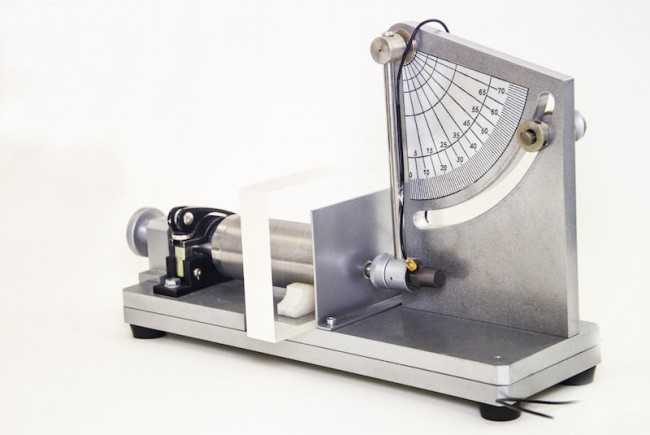

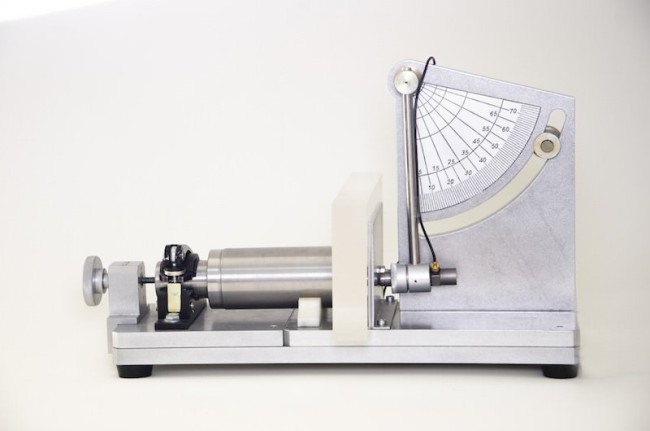

Стенд УДС-I - вспомогательное устройство для поверки мер эквивалентной прочности бетона (МЭПБ-МГ4). Он создает и воспроизводит ударный импульс, возникающий при взаимодействии индентора маятника с поверхностью меры. Маятник оснащен пьезоэлектрическим акселерометром 4371, который фиксирует удар. Энергия для удара накапливается в маятнике с помощью силы тяжести.
Стенд имитирует работу приборов для измерения прочности бетона методом ударного импульса.
Для поверки меру устанавливают на основание стенда между наковальней и упором. Микрометрический винт фиксирует меру, плотно прижав ее к упору. Затем сбрасывают маятник, освободив фиксатор. Под действием силы тяжести маятник разгоняется и ударяется о меру.
Электрический сигнал, возникающий при ударе в акселерометре, поступает в измерительный усилитель и затем на цифровой осциллограф-мультиметр. По его показаниям определяют амплитуду сигнала Ui, возникающего при ударе.
Далее, используя установленную зависимость, определяют номинальное значение прочности мер.
| Наименование характеристик | УДС-І |
|---|---|
| Диапазон создаваемых ударных ускорений, м/с² | от 1000 до 21000 |
| Габаритные размеры (длина × высота × ширина), мм | 380 × 240 × 110 |
| Масса, кг | 4,7 |
Характеристики
| Производитель | СТРОЙПРИБОР |
Комплектация
- ударный стенд УДС-I;
- индикатор часового типа ИЧ-10;
- шаблон для установки высоты падения маятника;
- оптический датчик;
- сетевой адаптер;
- соединительный кабель;
- паспорт
