Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.108Д

Name: Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.108Д
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Ограниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Диапазон частот "Радио"	8…40 кГц
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

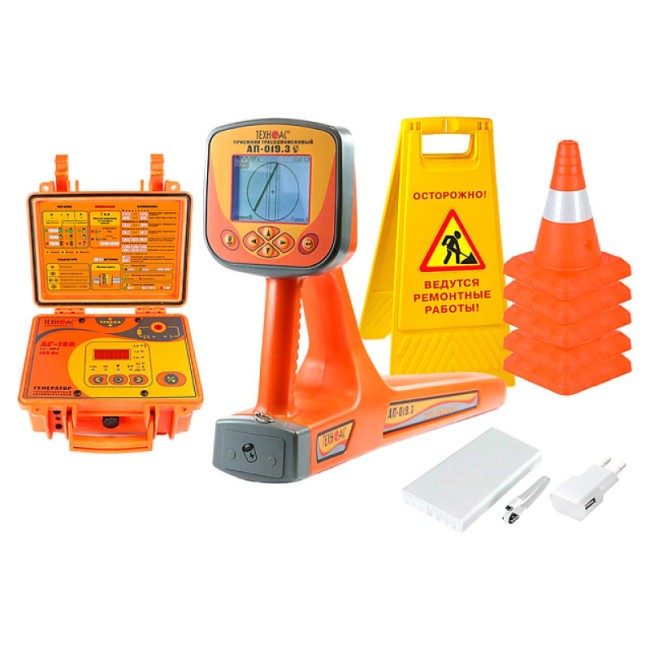

Трассоискатель ТЕХНО-АС Успех 3.108Д — это современное, надежное и удобное устройство, которое помогает проводить безопасные и эффективные земляные работы. Оно упрощает обследование территории, исключает риски повреждения коммуникаций и способствует достижению целей строительного проекта.

Точное определение местоположения и глубины

Оборудование с высокой точностью определяет местоположение и глубину залегания различных коммуникаций:

Электрические кабели, телефонные линии и интернет-кабели — трассоискатель легко их обнаруживает.
Армированные оптоволоконные линии — современные оптоволоконные кабели для высокоскоростной передачи данных также легко выявляются.
Трубы из электропроводящих материалов — водопроводные трубы, газопроводы и теплотрассы можно обнаружить с его помощью.

Поиск неисправностей кабелей

Трассоискатель быстро и эффективно выявляет поврежденные участки кабельных линий, сокращая время ремонта и минимизируя риски.

Обследование стройплощадки перед началом работ

ТЕХНО-АС Успех 3.108Д проводит быстрое и качественное обследование территории перед земляными работами, предотвращая повреждение подземных коммуникаций, аварии и финансовые потери.

Удобный интерфейс

Приемник оснащен большим ЖК-дисплеем, который отображает трассу, глубину залегания, ток в линии и координаты.

Встроенный модуль навигации

Модуль навигации точно определяет и записывает координаты коммуникаций, упрощая дальнейшую работу.

Режим "Зонд"

С помощью внутритрубного генератора (опция) можно трассировать коммуникации из неметаллических материалов, таких как пластиковые и керамические трубы.

Мощный генератор

Генератор из набора ТЕХНО-АС Успех 3.108Д оснащен дисплеем и индукционной антенной. Он работает автономно и позволяет проводить бесконтактную трассировку.

Широкая сфера применения

Трассоискатель незаменим для:

Строительных организаций — обеспечивает безопасность земляных работ, сокращает риски и затраты.
Коммунальных служб — оперативно выявляет и ремонтирует повреждения кабельных линий.
Частных лиц — позволяет безопасно проводить работы на своем участке.

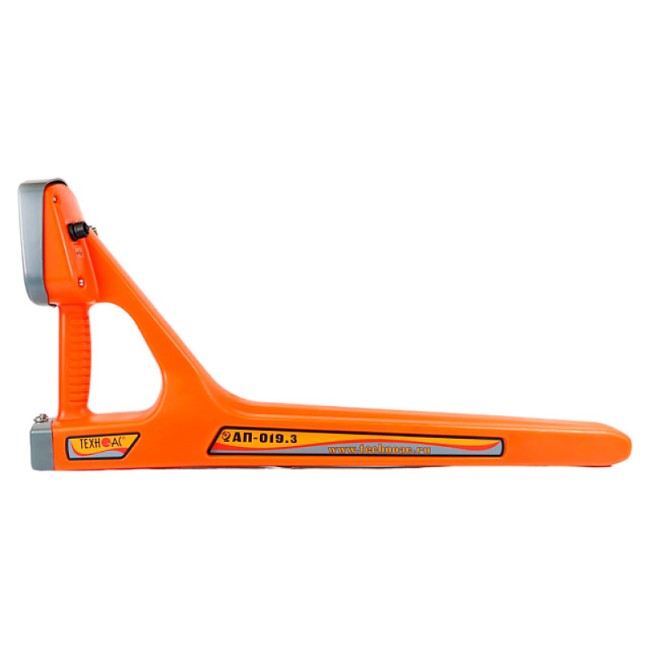

АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг

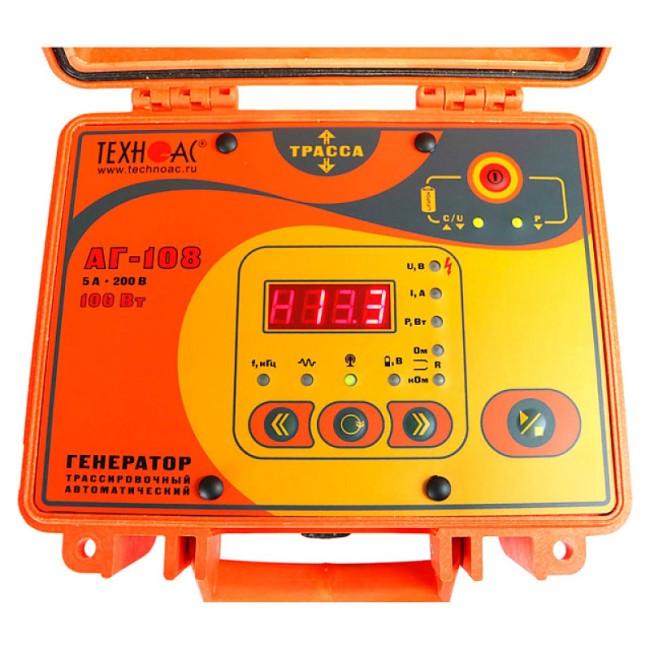

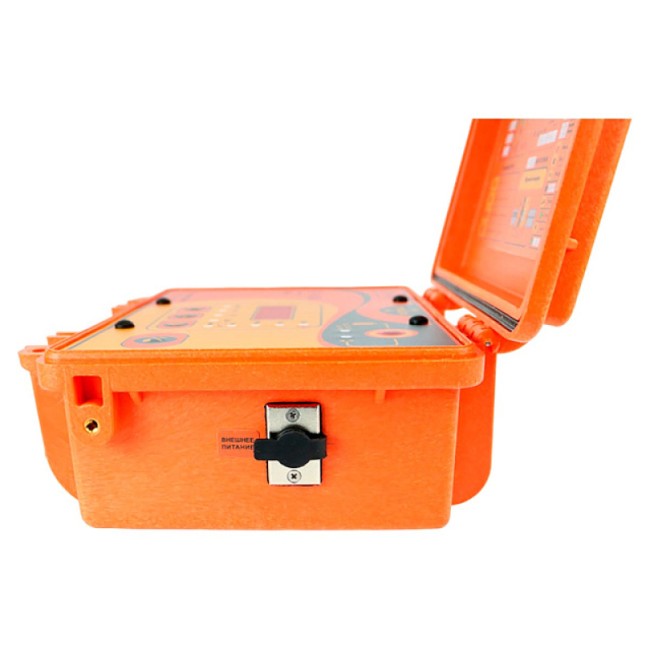

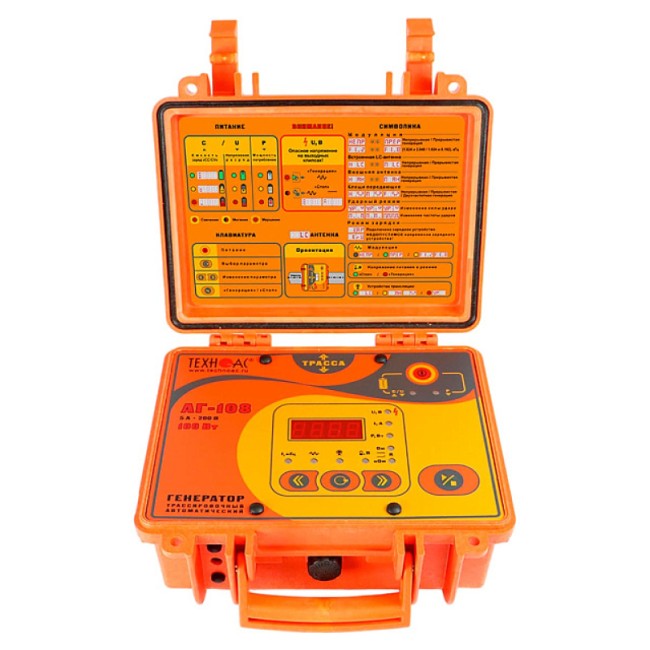

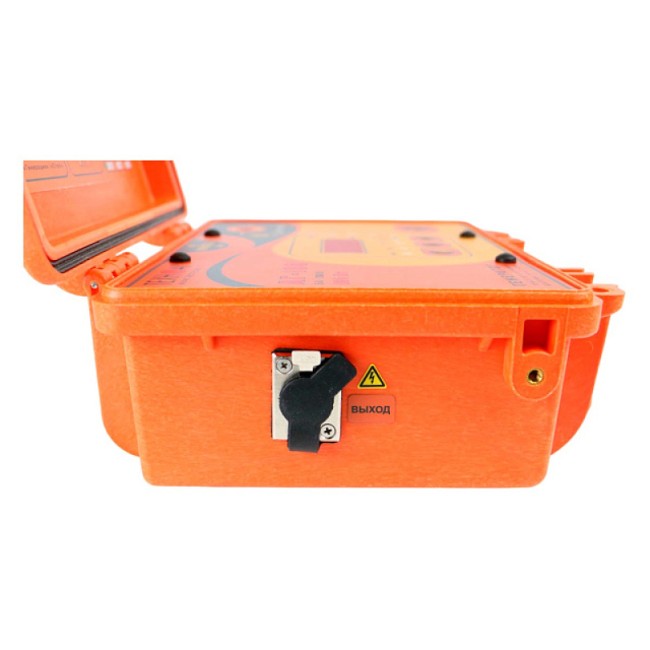

АГ-108
Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнала, Гц ± 0,05%
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
"Антенные" режимы	8192 / 32768 для "LC" или 8192 для "AH"
Режимы работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) - двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
"Ударный" режим	- "УР" - генерация импульсов управления ударным механизмом; - три разновидности силы удара: "слабый", "средний", "сильный"; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Автономный аккумулятор	"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные "12 В"
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Автоматические выключения прибора	при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда "по умолчанию"; - "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса"); - "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерации или до достижения предела энергопотребления определяемого программой ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Конструктивные параметры
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм
Вес электронного блока, не более	3,8 кг
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации,	-30 °С +60 °С
Степень защиты корпуса	IP65

Характеристики

Производитель	Техно-АС
Ограниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Диапазон частот "Радио"	8…40 кГц
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм
Масса	2,45 кг
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м
В зависимости от "модуляции", ≥	150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
Частота фильтра в режиме "Зонд"	512 Гц
Точность определения оси коммуникации, в % от глубины залегания	±5%
Классификация по ГОСТ Р 51318.22-2006	класс А
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Измерение тока принимаемого сигнала	- 0,01...9,99 А- автоматически в режиме "Трасса"
Автоматические выключения прибора	при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Динамический диапазон входных сигналов	120 дБ
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала);- длительность посылки 0,1 сек.;- частота следования посылок 1 Гц- двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц);- соотношение амплитуд 2/1 (соответственно)-
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Определение глубины залегания трассы	- 0...10 м- автоматически в режиме "Трасса"- по нажатию кнопки в режиме "Зонд"
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его св
Точность определения глубины залегания	±5%
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"- автоматическое / ручное (по выбору) – для режима "2 частоты"
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Звуковая индикация	встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и досту
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Автономный аккумулятор	"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
Степень защиты корпуса	IP65
Ударный режим	- "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке:- ≥ 0,1 А – всегда "по умолчанию";- "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса");- "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерацииили до достиж
Объем памяти модуля GPS	2300 "точек"
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Габаритные размеры	330 х 140 х 700 мм
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт;- например, аккумуляторы автомобильные "12 В"
Количество встроенных датчиков	4
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
Вес электронного блока, не более	3,8 кг
Источник питания	4…7 В:- 4 элемента тип "С"- внешний аккумулятор (Power Bank - опция)
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (
