Производитель | Техно-АС |
Время согласования максимальное, не более, с | 10 |
Степень защиты корпуса | IP54 |
Согласование с нагрузкой | 2,5 кг |
Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"- автоматическое / ручное (по выбору) – для режима "2 частоты" |
Описание

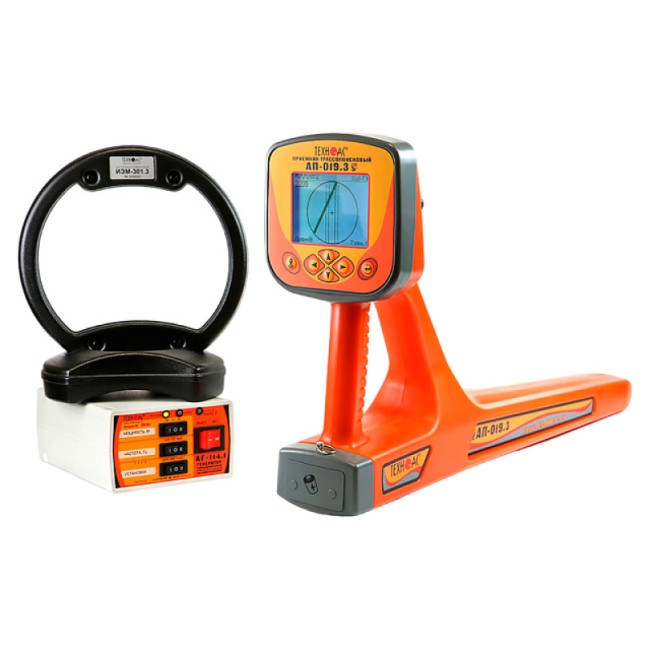

Трассоискатель ТЕХНО-АС Успех АГ-309.20К — это универсальное устройство для поиска подземных коммуникаций. Он эффективно находит кабели, трубопроводы и другие токопроводящие объекты на глубине до 10 метров.
Возможности
- Определяет расположение и глубину подземных коммуникаций.
- Трассирует линии на расстояние до 3 км.
- Находит электрические кабели под напряжением.
- Обнаруживает пересечения трубопроводов и кабелей.
- Локализует повреждения кабельных линий.
- Оценивает участки перед земляными работами.
- Записывает координаты и создает карты коммуникаций.
- Трассирует неметаллические коммуникации с внутритрубным генератором.
Приемник с ЖК дисплеем
Большой ЖК дисплей приемника позволяет оператору видеть трассу. Автоматический режим рассчитывает глубину залегания коммуникаций до 10 метров и ток в линии.
Встроенный GPS/ГЛОНАСС модуль
Для точной записи координат трассоискатель оснащен GPS/ГЛОНАСС модулем.
Режим "Зонд" для неметаллических коммуникаций
Внутритрубный генератор с мощностью до 20 Вт трассирует неметаллические коммуникации на расстояние до 3 км.
Гибкие способы подключения
Трассоискатель подключается к трассам контактным и бесконтактным способом.
Особенности приемника

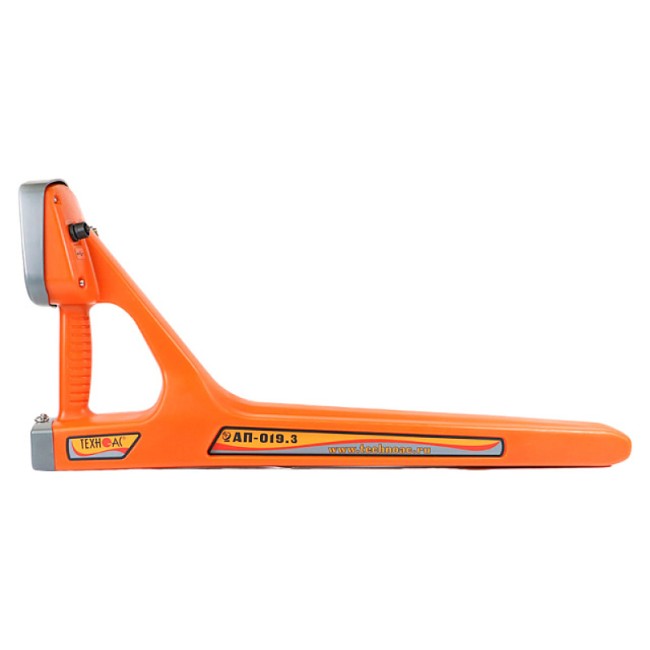

Цифровой трассопоисковый приемник-моноблок АП-019.3 отображает трассу на экране, автоматически рассчитывает глубину залегания и ток в линии, а также имеет встроенный GPS/ГЛОНАСС модуль.
АП-019.3 | |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Диапазон частот "Широкая полоса" | 0,04…8 кГц |
Частота фильтра в режиме "Зонд" | 512 Гц |
Диапазон частот "Радио" | 8…40 кГц |
Динамический диапазон входных сигналов | 120 дБ |
Количество встроенных датчиков | 4 |
Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м |
Объем памяти модуля GPS | 2300 "точек" |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") |
Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты" |
Определение глубины залегания трассы | - 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд" |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | - 0,01...9,99 А - автоматически в режиме "Трасса" |
Точность определения оси коммуникации, в % от глубины залегания | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция) |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330 х 140 х 700 мм |
Масса | 2,45 кг |
АГ-114.1 | |
Частоты генерируемого сигнала, Гц | |
Частота 1 | 512 ± 0,25 |
Частота 2 | 1024 ± 0,5 |
Частота 3 | 8192 ± 4 |
Режимы генерации | |
Режим 1 | непрерывный |
Режим 2 | импульсные посылки |
Режим 3 | импульсный трехчастотный |
Длительность импульса, мс | |
Режим 2, 3 | 100 |
Частота следования импульсов, Гц | |
Режим 2 | 1 |
Режим 3 | 2 |
Мощность, отдаваемая генератором в нагрузку, Вт | |
Мощность 1 ("5Вт") | 5 ± 1,25 |
Мощность 2 ("10Вт") | 10 ± 2,5 |
Мощность 3 ("20Вт") | 20 ± 5 |
Допустимое сопротивление нагрузки, Ом | любое |
Диапазон сопротивлений согласованной нагрузки, Ом | |
Мощность 1 ("5Вт") | 0,3…1000 |
Мощность 2 ("10Вт") | 0,3…500 |
Мощность 3 ("20Вт") | 0,3…250 |
Напряжение на выходе, В | |
Ограниченное по умолчанию | 36 |
Максимальное | 72 |
Согласование с нагрузкой | автоматическое, 20-ти ступенчатое |
Время согласования максимальное, не более, с | 12 |
Допустимое внешнее напряжение питания, В | 11...15 |
Источники питания | |
Встроенный аккумулятор: напряжение, В емкость, Ач |
12 2,2 |
Сетевой блок | 15 В / 4 А max |
Время зарядки штатного аккумулятора не более, ч | 5 |
Габаритные размеры генератора, не более | 190 х 140 х 80 мм |
Вес генератора в чехле, не более | 2,5 кг |
ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Характеристики
Производитель | Техно-АС |
Время согласования максимальное, не более, с | 10 |
Степень защиты корпуса | IP54 |
Согласование с нагрузкой | 2,5 кг |
Управление чувствительностью | - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"- автоматическое / ручное (по выбору) – для режима "2 частоты" |
Частоты генерируемого сигнала, Гц | 512 ± 0,25 |
Мощность, отдаваемая генератором в нагрузку, Вт | 0,3…1000 |
Максимальное | 190 х 140 х 80 мм |
Источники питания | пластмассовый, герметичный |
Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС") |
Режим 3 | любое |
Частота следования импульсов, Гц | 10 ± 2,5 |
Габаритные размеры | 330 х 140 х 700 мм |
Максимальная чувствительность | (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м |
Объем памяти модуля GPS | 2300 "точек" |
Режим 2 | 20 ± 5 |
Режим 2, 3 | 5 ± 1,25 |
Ограниченное по умолчанию | 5 |
Источник питания | 4…7 В:- 4 элемента тип "С"- внешний аккумулятор (Power Bank - опция) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Количество встроенных датчиков | 4 |
Режим 1 | импульсный трехчастотный |
Длительность импульса, мс | 2 |
Диапазон сопротивлений согласованной нагрузки, Ом | автоматическое, 20-ти ступенчатое |
Масса | 2,45 кг |
Напряжение на выходе, В | 15 В / 4 А max |
Диапазон частот "Радио" | 8…40 кГц |
Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
Режимы генерации | импульсные посылки |
Допустимое сопротивление нагрузки, Ом | 72 |
Динамический диапазон входных сигналов | 120 дБ |
Частота фильтра в режиме "Зонд" | 512 Гц |
Точность определения оси коммуникации, в % от глубины залегания | ±5% |
Частота 3 | непрерывный |
Мощность 3 ("20Вт") | 122,2 |
Точность определения глубины залегания | ±5% |
Диапазон частот "Широкая полоса" | 0,04…8 кГц |
Измерение тока принимаемого сигнала | - 0,01...9,99 А- автоматически в режиме "Трасса" |
Частота 2 | 8192 ± 4 |
Мощность 2 ("10Вт") | 11...15 |
Допустимое внешнее напряжение питания, В | 36 |
Звуковая индикация | встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок |
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Определение глубины залегания трассы | - 0...10 м- автоматически в режиме "Трасса"- по нажатию кнопки в режиме "Зонд" |
Частота 1 | 1024 ± 0,5 |
Мощность 1 ("5Вт") | 12 |
Комплектация
- Трассопоисковый приемник АП-019.3
- Генератор АГ-114.1
- Индукционная антенна ИЭМ-301.3
- Источник питания AG114M.02.020
- Кабель USB 2.0 AM-mini USB 1 м
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейка - 4 шт.
- Диск CD-R по АП-019.3
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- Сумка для генератора АГ-114.1 (чехол 53163)
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации
- Паспорт
