Производитель | Техно-АС |
Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса" |
Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank) |
Динамический диапазон входных сигналов | 140 дБ |
Режим 1 | импульсный трехчастотный |
Описание

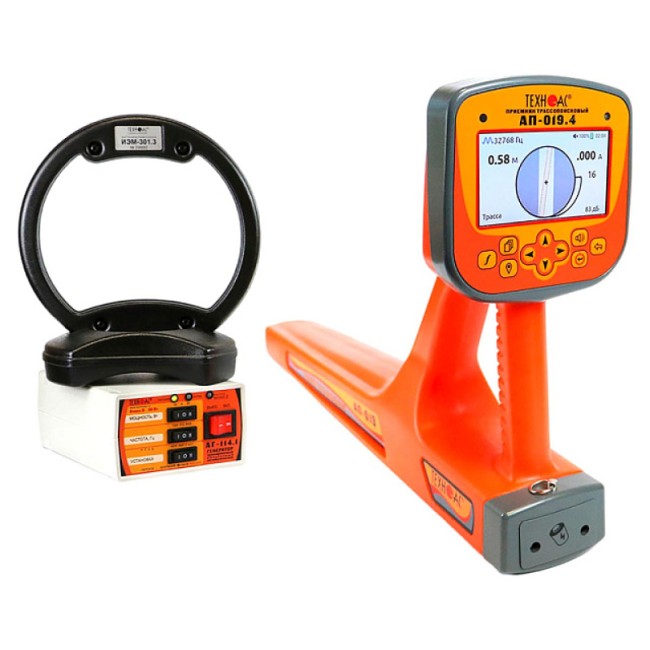

Трассоискатель ТЕХНО-АС Успех АГ-309.20Ц поставляется в комплекте, который включает приемник в виде моноблока с большим ЖК-дисплеем. Этот дисплей визуализирует трассу, облегчая понимание структуры подземных коммуникаций. Автоматический режим работы позволяет определять глубину залегания коммуникаций до 30 метров и измерять ток в линии.
В комплект также входит компактный автономный генератор мощностью до 20 Вт, который работает на расстоянии до 3 км. Это обеспечивает широкий охват для трассировки и обнаружения подземных объектов.
Назначение и функции
Трассоискатель ТЕХНО-АС Успех АГ-309.20Ц предназначен для определения местоположения и глубины залегания скрытых подземных коммуникаций на расстоянии до 30 метров. С его помощью можно трассировать коммуникации на расстояние до 3 км и искать электрические кабели под напряжением.
Устройство также помогает находить места пересечения трубопроводов и кабелей, выявлять повреждения кабельных линий и обследовать участки перед земляными работами.

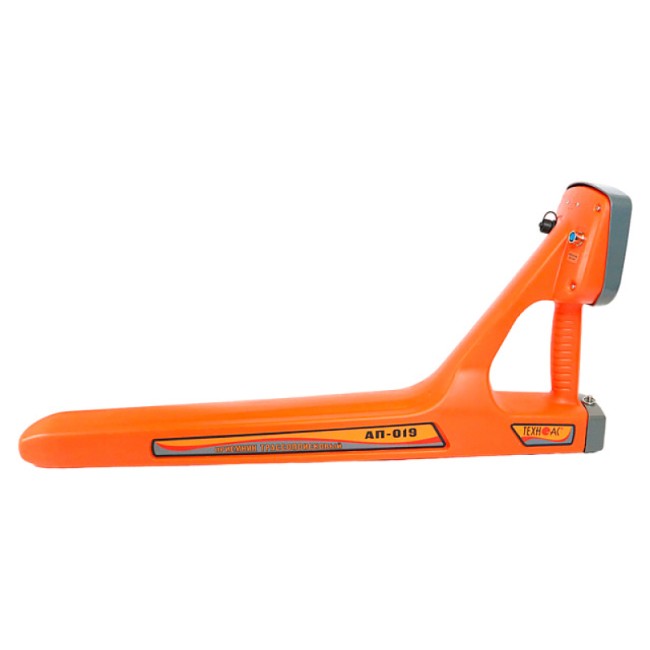

Особенности приемника АП-019.4

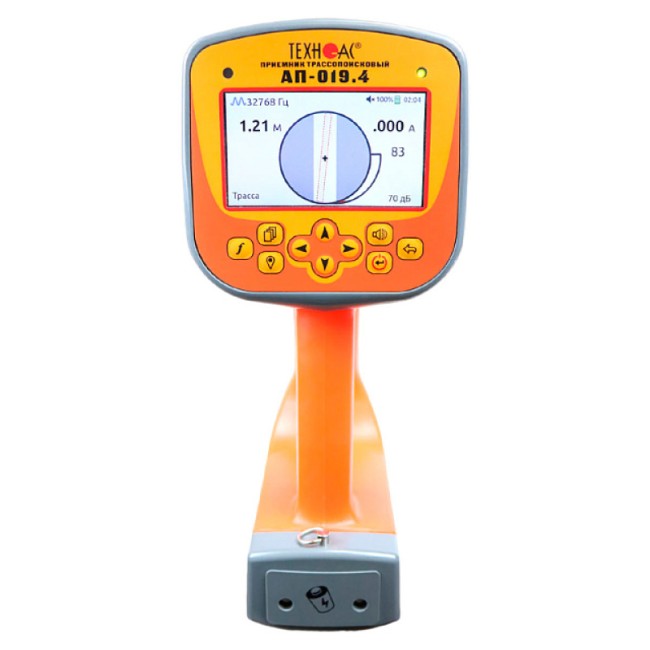

Приемник АП-019.4 — это современный цифровой моноблок с цветным дисплеем. У него есть автоматическая и ручная регулировка яркости, что удобно в разных условиях освещенности.
Трассоискатель работает в широком температурном диапазоне от -30 до +60°C, что делает его пригодным для использования в разных климатических зонах. Множество рабочих частот и режимов индикации позволяют выбрать оптимальные параметры для поиска.
Функция «Компас», различные шкалы и возможность смещения во времени делают приемник универсальным инструментом для точного определения подземных коммуникаций.
Характеристики
Производитель | Техно-АС |
Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса" |
Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank) |
Динамический диапазон входных сигналов | 140 дБ |
Режим 1 | импульсный трехчастотный |
Длительность импульса, мс | 2 |
Диапазон сопротивлений согласованной нагрузки, Ом | автоматическое, 20-ти ступенчатое |
Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
Масса | 2,45 кг |
Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
Режимы генерации | импульсные посылки |
Допустимое сопротивление нагрузки, Ом | 72 |
Диапазон частот "Две частоты" | 1024 / 2048 Гц |
Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
Частота 3 | непрерывный |
Мощность 3 ("20Вт") | 122,2 |
Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
Количество встроенных датчиков | 5 |
Частота 2 | 8192 ± 4 |
Мощность 2 ("10Вт") | 11...15 |
Допустимое внешнее напряжение питания, В | 36 |
Режим "Сон" | 0…23 час 59 мин |
Определение глубины залегания коммуникации | 0,01....30,00 м; - автоматически в режиме "Трасса" |
Диапазон частот "Широкая полоса" | 0,05…7,00 кГц; 7,00…14,00 кГц |
Частота 1 | 1024 ± 0,5 |
Мощность 1 ("5Вт") | 12 |
Время согласования максимальное, не более, с | 10 |
Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
Степень защиты корпуса | IP54 |
Согласование с нагрузкой | 2,5 кг |
Частоты генерируемого сигнала, Гц | 512 ± 0,25 |
Мощность, отдаваемая генератором в нагрузку, Вт | 0,3…1000 |
Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
Источники питания | пластмассовый, герметичный |
Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
Режим 3 | любое |
Частота следования импульсов, Гц | 10 ± 2,5 |
Максимальное | 190 х 140 х 80 мм |
Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; - автоматически в режиме "Трасса" |
Габаритные размеры | 330 х 140 х 700 мм |
Напряжение на выходе, В | 15 В / 4 А max |
Режим 2 | 20 ± 5 |
Режим 2, 3 | 5 ± 1,25 |
Ограниченное по умолчанию | 5 |
Комплектация
- Трассопоисковый приемник АП-019.4
- Генератор АГ-114.1
- Индукционная антенна ИЭМ-301.3
- Источник питания AG114M.02.020
- Кабель для подключения внешнего аккумулятора АГ120.02.020
- Кабель выходной АГ120.02.050
- Кабель для заземления АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки - 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- Сумка для генератора АГ-114.1 (чехол 53163)
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации
- Паспорт
