Трассоискатель ТЕХНО-АС Успех АГ-309.30М

Name: Трассоискатель ТЕХНО-АС Успех АГ-309.30М
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Количество встроенных датчиков	4
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Максимальный коэффициент усиления электрического тракта	>100 дБ
Точность определения глубины залегания	±5%

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Трассоискатель ТЕХНО-АС Успех АГ-309.30М предназначен для поиска и исследования подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Устройство помогает точно определить местоположение коммуникаций и выявить неисправности кабельных линий.

Основные особенности

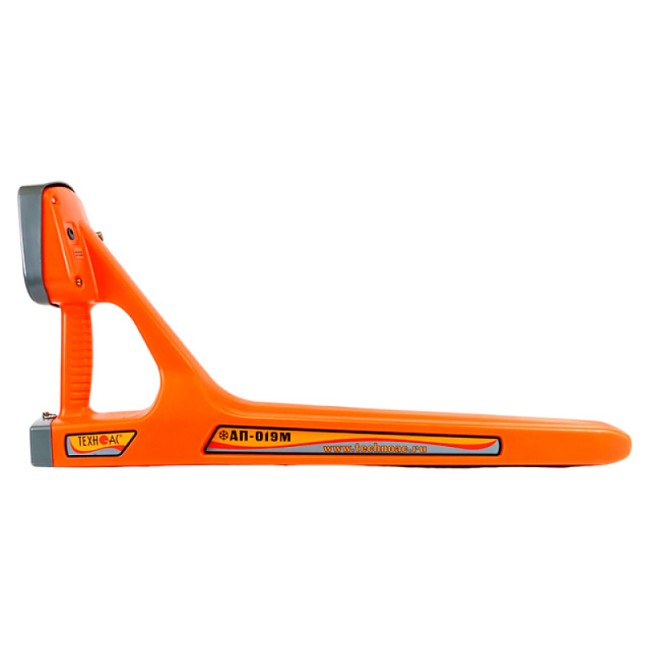

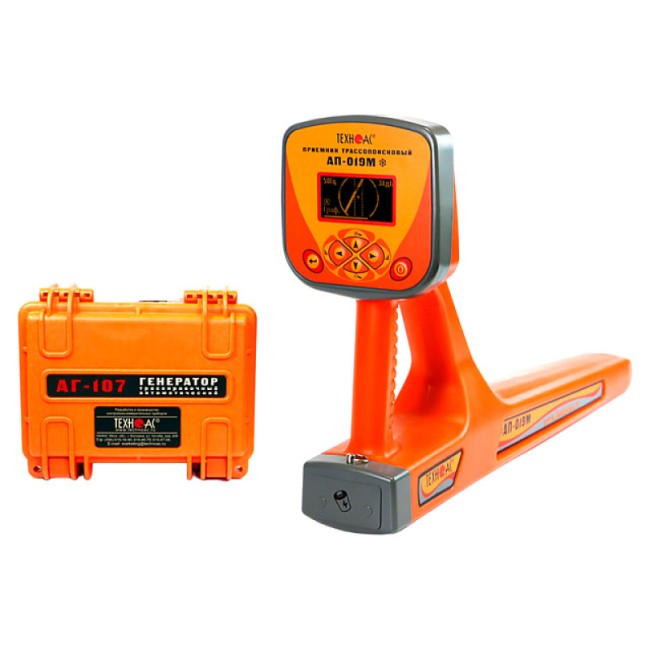

Комплект включает приемник в виде моноблока с морозоустойчивым ЖК дисплеем и компактный автономный генератор АГ-107. Приемник отображает трассу на экране, рассчитывает глубину залегания коммуникации до 10 метров и определяет величину тока в линии. Генератор АГ-107 имеет выходную мощность до 60 Вт и встроенный заряжаемый аккумулятор.

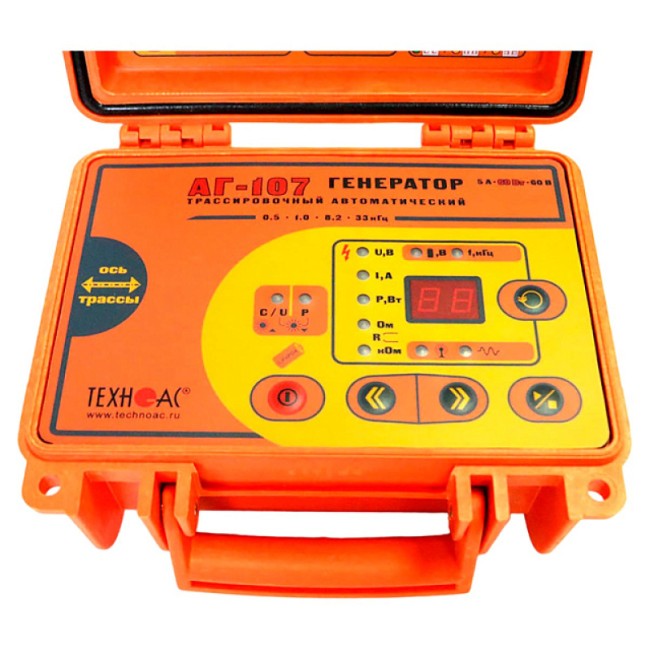

Особенности генератора

Генератор обладает важными функциями: максимальная выходная мощность до 30 Вт в непрерывном режиме и до 60 Вт в прерывистом режиме. Он работает от внешнего источника питания в диапазоне 10-25 В. Встроенный мультиметр отображает напряжение, ток, сопротивление и мощность на выходе или напряжение питания.

Это надежное и инновационное оборудование облегчает поиск и обследование подземных коммуникаций. Высокая точность и удобство использования делают его незаменимым инструментом для специалистов инженерных коммуникаций.

Характеристики

Производитель	Техно-АС
Количество встроенных датчиков	4
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Максимальный коэффициент усиления электрического тракта	>100 дБ
Точность определения глубины залегания	±5%
Ограниченная программой, ≥	30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10максимально допустимое напряжение 15
Добротность квазирезонансных фильтров (Q)	не менее 100
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Диапазон частот "Радио"	8…40 кГц
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
Вес электронного блока, не более	2 кг
Степень защиты корпуса	IP65
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон температур эксплуатации / хранения	-30…+60 / -30…+60°С
Габаритные размеры электронного блока (кейса), не более	216 х 180 х 105 мм
Габаритные размеры	330 х 140 х 700 мм
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001....9,99 А
Классификация по ГОСТ Р 51318.22-2006	класс А
Источник питания	4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч)
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0....9,99 м
Автоматические выключения прибора	при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованияпри несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп"через ≈100 сек. в режиме "стоп
Масса	2,1 кг
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и дост
Управление чувствительностью	автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Время работы ("жизненный цикл")	при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Втпри внешнем источнике питания, полностью определяется его свойствами и, соответственно
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивлен
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 Аручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А;- обеспечивает генерацию одновременно с зарядкой5
Точность измерения тока принимаемого сигнала	±5%
Визуальная индикация	OLED дисплей,178х64 пикс., 16 градаций "серого"
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 80 Вт;- например, аккумуляторы автомобильные "12 В"5
