Трассоискатель ТЕХНО-АС Успех АГ-309.50Н

Name: Трассоискатель ТЕХНО-АС Успех АГ-309.50Н
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Управление чувствительностью	- автоматическое - для 2D отображения "Трасса"- полуавтоматическое или ручное (по выбору) - для "Графиков"- автоматическое или ручное (по выбору) - для режима "2 частоты"
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его св
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Масса	2,4 кг

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

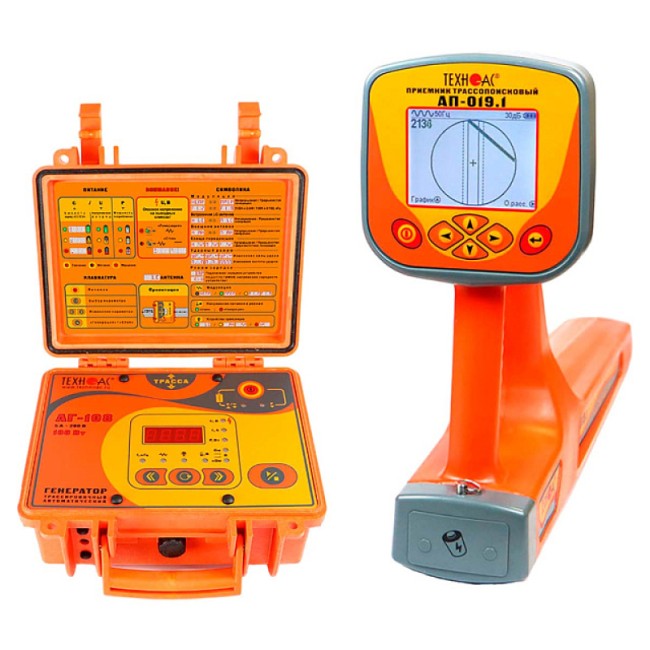

Трассоискатель ТЕХНО-АС Успех АГ-309.50Н — это набор инструментов для точного определения местоположения и глубины подземных коммуникаций. В комплект входит приемник, на экране которого отображается трасса. Автоматический режим позволяет измерять глубину залегания коммуникаций до 10 метров и определять величину тока в линии.

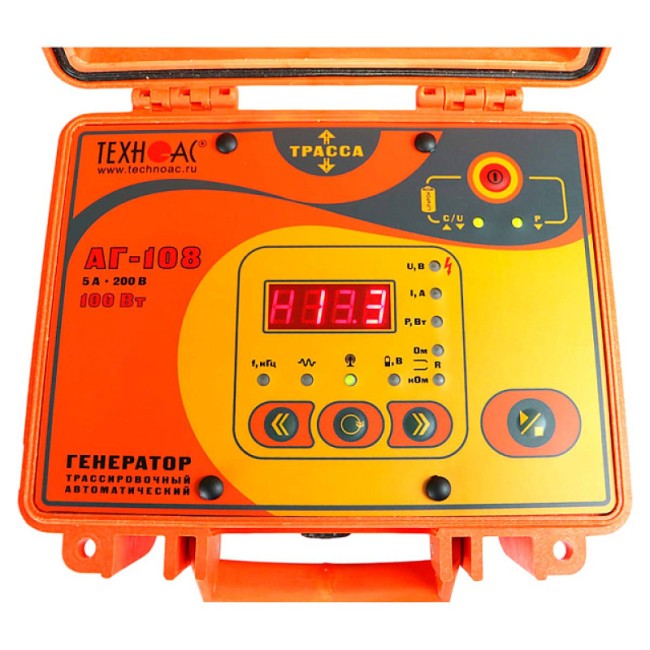

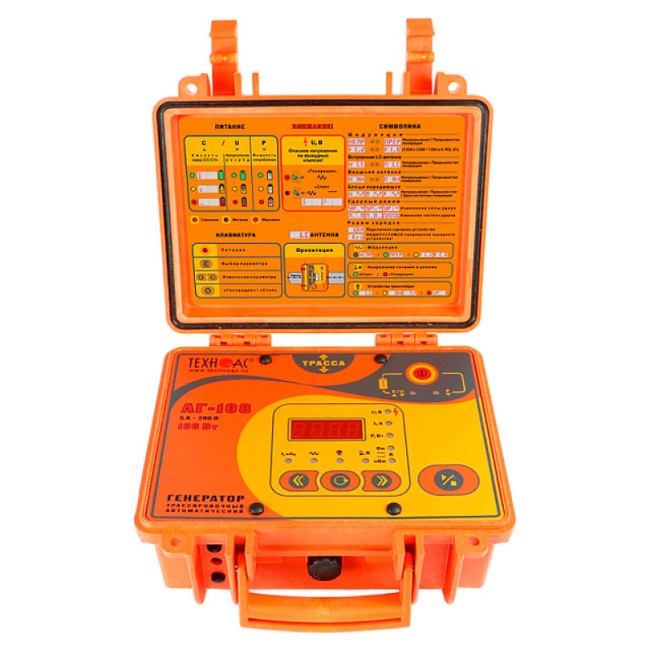

Отличительная черта набора — компактный автономный генератор АГ-108. Он оснащен встроенными элементами питания, дисплеем и индукционной антенной. Генератор обладает выходной мощностью до 100 Вт и позволяет эффективно трассировать коммуникации на расстояние до 10 км.

Назначение и применение

Определение местоположения и глубины подземных коммуникаций на глубине до 10 метров.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед земляными работами.

Особенности приемника

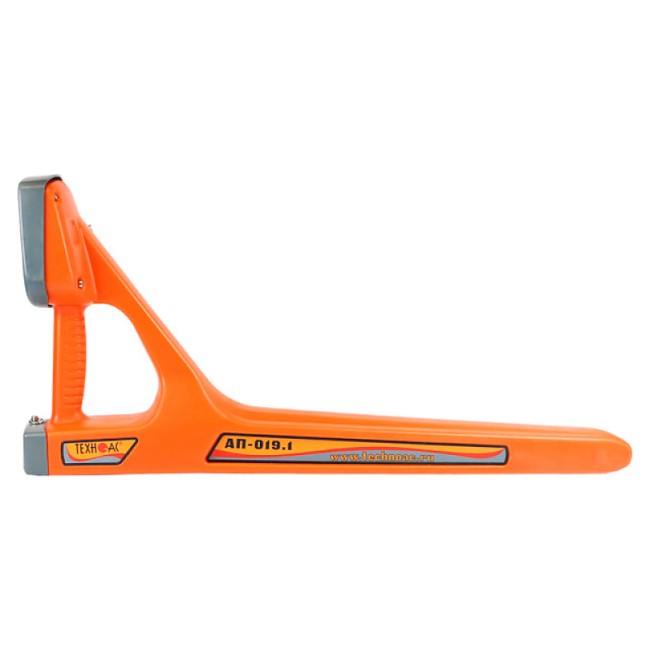

Современный цифровой трассопоисковый приемник-моноблок АП-019.1 выполняет следующие функции:

Отображение трассы на экране прибора.
Автоматический расчет и вывод информации о глубине залегания коммуникации и токе в линии.
Несколько вариантов отображения данных для удобства пользователя.

АП-019.1
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон частот "Радио"	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое - для 2D отображения "Трасса" - полуавтоматическое или ручное (по выбору) - для "Графиков" - автоматическое или ручное (по выбору) - для режима "2 частоты"
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип "С")
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,4 кг
АГ-108
Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнала, Гц ± 0,05%
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
"Антенные" режимы	8192 / 32768 для "LC" или 8192 для "AH"
Режимы работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) - двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
"Ударный" режим	- "УР" - генерация импульсов управления ударным механизмом; - три разновидности силы удара: "слабый", "средний", "сильный"; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Автономный аккумулятор	"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные "12 В"
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Автоматические выключения прибора	при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда "по умолчанию"; - "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса"); - "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерации или до достижения предела энергопотребления определяемого программой ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Конструктивные параметры
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм
Вес электронного блока, не более	3,8 кг
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации,	-30 °С +60 °С
Степень защиты корпуса	IP65

Характеристики

Производитель	Техно-АС
Управление чувствительностью	- автоматическое - для 2D отображения "Трасса"- полуавтоматическое или ручное (по выбору) - для "Графиков"- автоматическое или ручное (по выбору) - для режима "2 частоты"
Время работы ("жизненный цикл")	- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его св
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Масса	2,4 кг
Индицируемые параметры	- параметры настройки и управления- 2D визуализация положения трассы относительно прибора- графики уровня сигнала с датчиков- глубина залегания трассы- ток сигнала
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке:- ≥ 0,1 А – всегда "по умолчанию";- "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса");- "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерацииили до достиж
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Точность измерения тока принимаемого сигнала	±5%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт;- например, аккумуляторы автомобильные "12 В"
Количество встроенных датчиков	4
Автономный аккумулятор	"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
Максимальный коэффициент усиления электрического тракта	100 дБ
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Ограниченная программой, ≥	50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Диапазон частот "Радио"	8…40 кГц
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Добротность квазирезонансных фильтров (Q)	100
Точность определения глубины залегания	±5%
В зависимости от "модуляции", ≥	150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
Диапазон частот "Широкая полоса"	0,04…8 кГц
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
Вес электронного блока, не более	3,8 кг
Звуковая индикация	встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Габаритные размеры электронного блока (кейса), не более	250 х 220 х 120 мм
Степень защиты корпуса	IP65
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала);- длительность посылки 0,1 сек.;- частота следования посылок 1 Гц- двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц);- соотношение амплитуд 2/1 (соответственно)-
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Классификация по ГОСТ Р 51318.22-2006	класс А
Габаритные размеры	330 х 140 х 700 мм
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Автоматические выключения прибора	при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Источник питания	4…7 В (4 элемента тип "С")
Ударный режим	- "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и досту
