Описание
Трассоискатель ТЕХНО-АС Успех АГ-528.60Н — это современный инструмент для поиска подземных коммуникаций. Он находит силовые и сигнальные кабели, армированные оптоволоконные линии и трубопроводы из проводящих материалов. Прибор также выявляет неисправности кабельных линий, что делает его полезным для специалистов в области инженерных коммуникаций.
Ключевые особенности
Трассоискатель оснащен цифровым приемником с большим дисплеем для удобного отображения данных. Звук передается через встроенный динамик или наушники. Также есть функция течеискателя и дефектоискателя с акустическим датчиком для точного обнаружения проблем.
Преимущества
Прибор имеет мощный генератор до 180 Вт, что обеспечивает дальность работы до 10 км и высокую точность трассировки. ТЕХНО-АС Успех АГ-528.60Н можно подключать к трассе контактным и бесконтактным способом, что упрощает процесс поиска.
Назначение
Прибор определяет местоположение и глубину залегания подземных коммуникаций до 6 метров. Он ищет электрические кабели под напряжением, выявляет пересечения трубопроводов и кабелей, а также находит повреждения кабельных линий. Трассоискатель также полезен для обследования участков перед земляными работами, предотвращая повреждения инженерных коммуникаций.

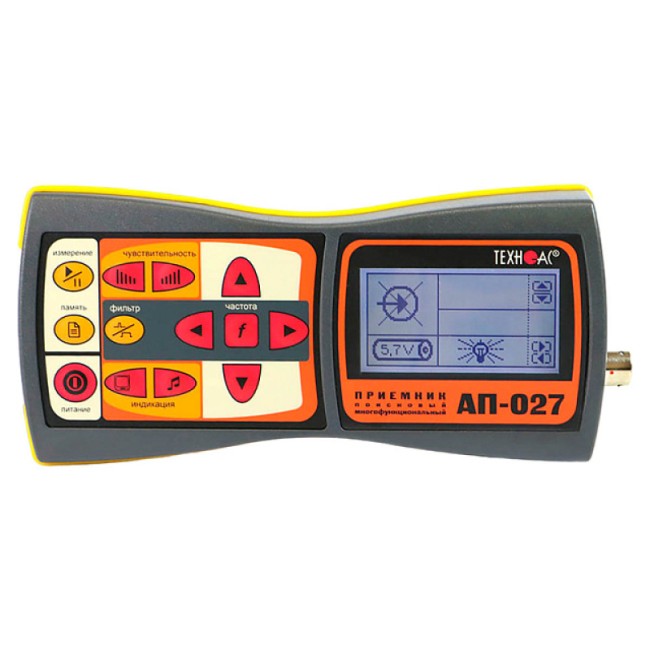

АП-027 |
---|
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
---|---|---|
Вид принимаемого сигнала | выбирается оператором как "непрерывный / импульсный" | выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
"Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
---|---|
Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
Питание | напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор |
Время непрерывной работы, не менее | 20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации | -20 ºС — +50 ºС |
Класс защиты от внешних воздействий | IP54 |
Габаритные размеры электронного блока | 220 x 102 x 42 мм |
Масса электронного блока, не более | 0,46 кг |

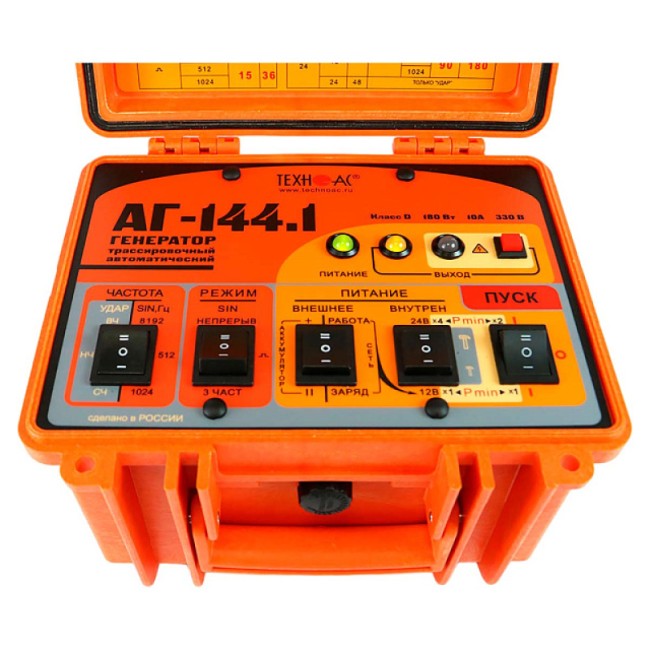

АГ-144.1 | |
Частоты генерируемого сигнала, Гц | |
Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 |
Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 |
Режимы генерации | "SIN" "непрерывный" "SIN" "_|¯|_" "SIN" "3 частоты" "УДАР" |
Выходные параметры синусоидальной генерации | |
Максимальное выходное напряжение, В: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
Выходная мощность, Вт: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
Допустимое сопротивление нагрузки | любое (0…∞) |
Согласование с нагрузкой | автоматическое |
Источники питания | - встроенный аккумуляторный комплект; - сетевой блок питания |
Габаритные размеры электронного блока (кейса), не более | 250 х 215 х 165 мм |
Вес электронного блока, не более | 8,5 кг |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации | -30 ºС — +45 ºС |
Класс климатической защиты | IP54 |
ЭМД-247 | |
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |
ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Характеристики
Производитель | Техно-АС |
Комплектация

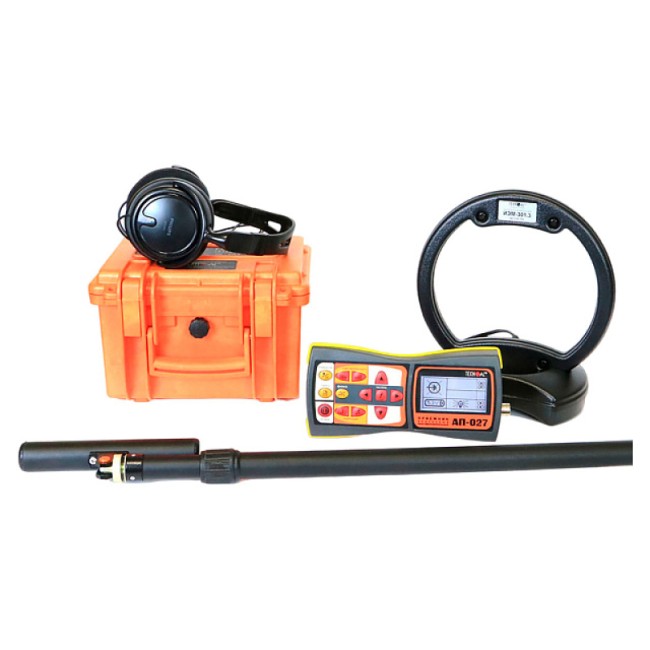

- Трассопоисковый приемник АП-027
- Генератор АГ-144.1
- Антенна индукционная ИЭМ-301.3
- Электромагнитный датчик ЭМД-247
- Головные телефоны

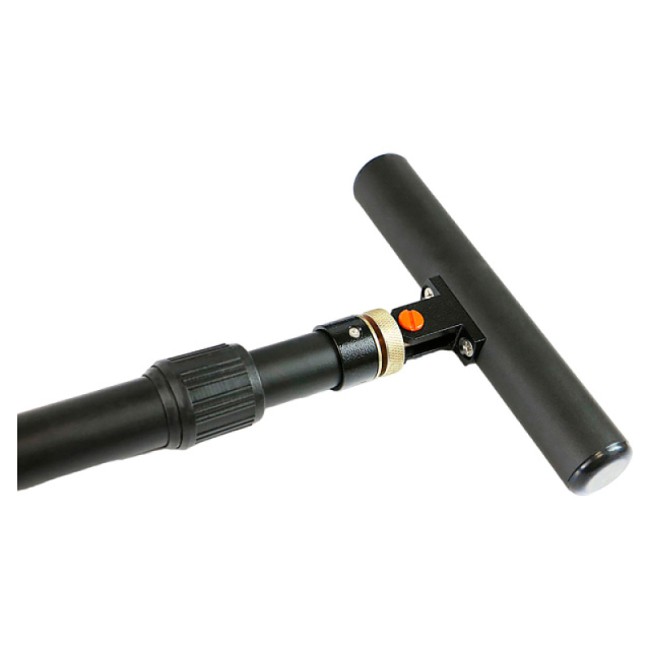

- Держатель для приемника АП-027.00.010
- Источник питания ENP-120-12
- Кабель АГ144.02.020
- Кабель AG144.02.060
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Крестовая отвертка
- Батарейки для приемника (AA) - 4 шт.
- Сумка для антенны ИЭМ-301.3 (чехол 53107)
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- Сумка для генератора АГ-144.1 (чехол 53187)
- Сумка для комплекта (чехол 53222)
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Руководство по эксплуатации
- Паспорт
