Описание

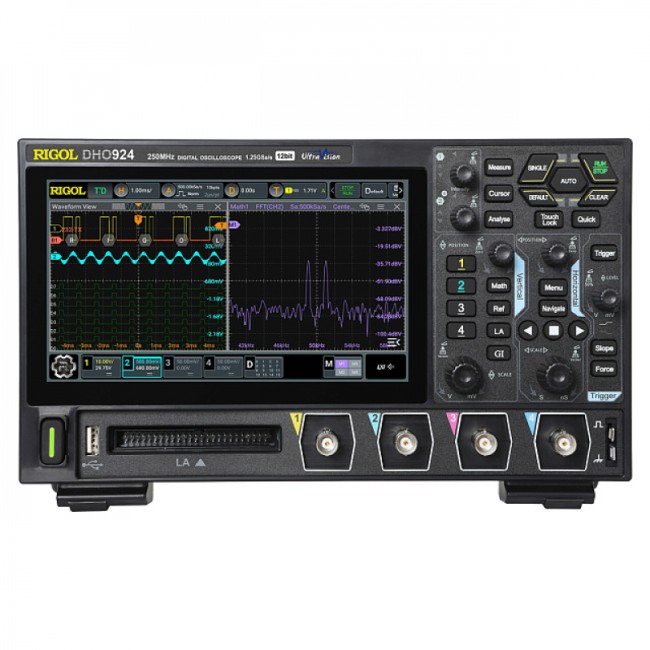

Цифровой осциллограф RIGOL DHO924 оснащен 4 аналоговыми каналами с полосой пропускания 250 МГц и дополнительно снабжен 16 цифровыми входами, благодаря чему при использовании опционального логического пробника PLA2216 может применяться для регистрации и анализа смешанных сигналов. Поддерживая технологию сегментирования памяти в режиме UltraAcquire, он способен производить захват сигналов со скоростью до 1 млн. осциллограмм в секунду. За счет применения 12-битного АЦП и низкого уровня собственных шумов ASIC-чипсета обеспечивается высокая чувствительность прибора, от 200 мкВ/дел., что позволяет отслеживать мелкие подробности сигнала с улучшенной детализацией, по сравнению с другими моделями аналогичной ценовой категории.
Преимущества
Подобно более дорогим изделиям, цифровой осциллограф RIGOL DHO924 оборудуется сенсорным дисплеем, помимо кнопок управления и поворотно-нажимных регуляторов. За счет этого обеспечивается гибкость и наглядность при обращении с прибором. Внутренняя память при объединении каналов обеспечивает запись осциллограмм длиной до 50M точек. Поддержка режима цифрового люминофора с настраиваемым временем затухания и 256-уровневой градацией интенсивности упрощает выявление редких аномалий сигнала. Окна с разными функциями можно выводить на экран одновременно, отслеживая взаимосвязь различных параметров. Для повышения точности измерений при контроле характеристик сигнала в цифровом осциллографе предусмотрен встроенный 4-разрядный вольтметр и частотомер.
Конструкционные особенности
- Компактный дизайн, с плоским корпусом и поддержкой крепления VESA, позволяет комфортно размещать изделие на рабочем месте, в том числе с использованием складывающейся стойки типа FlexiSpot или настенного кронштейна, не загромождая пространство.
- Система питания Type-C – для обеспечения работы прибора можно задействовать комплектный сетевой адаптер либо повербанк с выходом стандарта USB PD 48W, что позволяет пользоваться осциллографом как в стационарных условиях, так и на выезде.
- Расширенный набор интерфейсов, включающий в себя, помимо стандартных для данного класса приборов портов USB и LAN, также и HDMI-выход, дает возможность легко интегрировать прибор в состав автоматизированных измерительных систем с компьютерным управлением, а также реализовать демонстрационные функции при задействовании внешнего крупноразмерного дисплея или проектора и компьютерной мыши.
Купить осциллограф Rigol DHO924, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт оформить заказ.
